Выемка грунта ниже естественного уровня грунтовых вод (УГВ) — одна из наиболее рискованных технологических операций в нулевом цикле строительства. Появление неконтролируемой воды в котловане приводит к разжижению основания, размыву откосов, возникновению гидравлических пробоев (плывунов) и осадам расположенных рядом зданий.
Для обеспечения безопасного ведения работ применяются две основные стратегии: активное водопонижение (извлечение воды из водоносного слоя) и устройство фильтрационных завес (отсечение водопритока шпунтовыми ограждениями).
Ниже рассмотрены ключевые технологии борьбы с водой, их особенности и критерии выбора под задачи конкретного объекта.
Открытый водоотлив: дренажные насосы и зумпфы
Самый простой в техническом исполнении метод, применяемый непосредственно в процессе разработки выемки.
Технология
По углу и периметру котлована устраиваются водосборные приямки — зумпфы. Их укрепляют перфорированными металлоконструкциями, железобетонными кольцами или засыпают дренирующим щебнем. Вода, поступающая из откосов и дна котлована, стекает в зумпфы самотеком, откуда непрерывно откачивается погружными дренажными или шламовыми насосами за пределы стройплощадки.
Область применения и ограничения
Когда подходит: Скальные, гравийные и плотные глинистые грунты с незначительным коэффициентом фильтрации при небольшой глубине котлована.
Главные риски: Не рекомендуется применять в мелкозернистых песках и супесях. Вытекающая из стенок котлована вода провоцирует суффозию — вымывание мелких частиц грунта. Это приводит к обрушению откосов и критической потере несущей способности основания.
Иглофильтровые установки: предварительное водопонижение
Если строительная площадка сложена песчаными грунтами, эффективным решением становится понижение уровня воды до начала выемки грунта.
Технология
По контуру будущего котлована погружаются вертикальные трубы малого диаметра с перфорированными наконечниками — иглофильтры. С помощью гибких шлангов они объединяются в общий всасывающий коллектор, подключенный к самовсасывающему вакуумно-насосному агрегату.
Система непрерывно откачивает воду из водоносного горизонта, формируя вокруг котлована депрессионную воронку (депрессионную поверхность). В результате грунт в зоне выемки становится сухим и плотным.
Область применения и особенности
Эффективность: Выпускаются для песчаных и супесчаных грунтов с коэффициентом фильтрации от 1 до 40 м/сутки.
Глубина понижения: Одна легкая иглофильтровая установка (ЛИУ) позволяет понизить УГВ на 4–5 метров. Для более глубоких котлованов применяют многоярусные системы или эжекторные иглофильтры (до 15–20 метров).
Преимущества: Позволяет разрабатывать котлован в сухом состоянии с вертикальными или наклонными откосами без риска размыва.

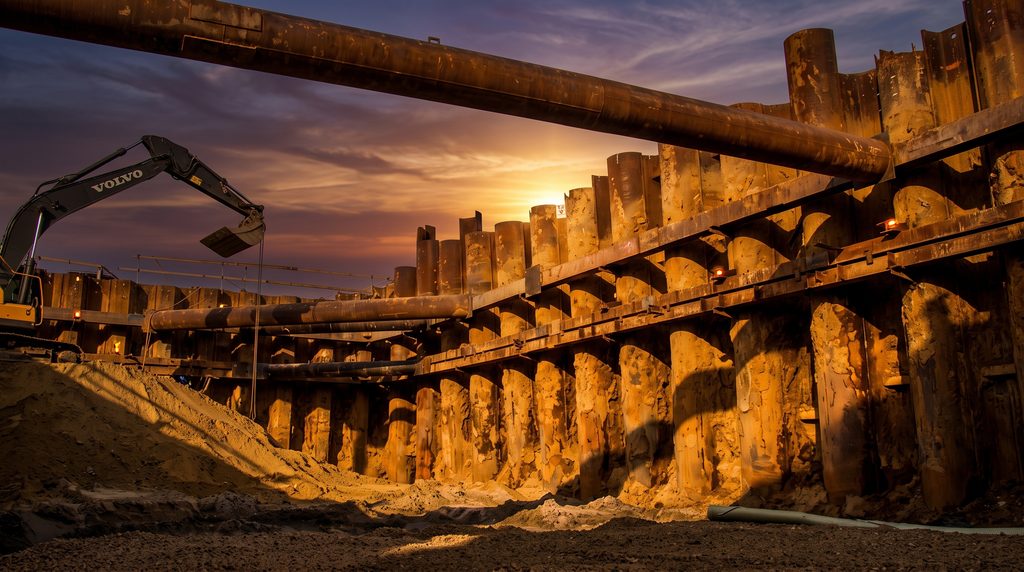

Шпунтовые ограждения и борьба с фильтрацией
В условиях плотной городской застройки или при экстремально высоком притоке воды откачка больших объемов подземных вод недопустима: она может вызвать просадку окружающих грунтов и деформацию соседних строений. В таких случаях применяется стратегия барьерной защиты.
Технология
По периметру котлована устраивается сплошное водонепроницаемое ограждение из стального шпунта (шпунт Ларсена, шпунтованные трубы) или «стена в грунте». Замковые соединения шпунта герметизируются специальными уплотнительными мастиками или герметикам.
Шпунтовая стенка заглубляется ниже дна котлована и, в идеальном сценарии, погружается в нижележащий водоупорный слой (глину).
Борьба с донной фильтрацией
Даже если шпунт полностью перекрывает боковой приток воды, сохраняется риск вертикальной фильтрации через дно котлована под действием гидростатического давления. Для решения этой проблемы применяют комплексные меры:
Заглубление шпунта в водоупор: Если водоупорный слой расположен близко, шпунт защемляют в нем, полностью блокируя гидравлическую связь котлована с водоносным горизонтом.
Комбинированный водоотлив: Внутри шпунтового периметра монтируют локальную систему из насосов и зумпфов для откачки остаточной фильтрационной и атмосферной воды.
Создание противофильтрационной завесы (струйная цементация / Jet Grouting): Если водоупор залегает слишком глубоко, дно котлована «запечатывают» снизу горизонтальной грунтоцементной плитой, создавая герметичный «кессон».
Заключение
Выемка грунта в условиях высокого уровня грунтовых вод требует индивидуального инженерного расчета. Использование простых насосов с зумпфами оправдано только на устойчивых грунтах вне зоны риска суффозии.
В песчаных грунтах оптимальным решением по соотношению цены и результата остаются иглофильтровые системы. Если же работы ведутся вблизи существующих зданий или на плывунах, единственный безопасный способ выполнить выемку — устройство шпунтового ограждения с контролем фильтрации.
